MSI B450M에서 IEEE1394 PCI-E 카드/파나소닉 DV 인식 문제

파나소닉 PV-DV400D miniDV의 디지털테이프를 컴퓨터로 옮기기 위한 작업입니다(글 작성 시점까지 윈도우11에서 miniDV 인식은 실패 상태입니다). => BIOS설정을 변경하고, 윈도우10을 설치한 후 성공하였습니다. BIOS에 관한 내용은 다소 부정확할 수 있으니 감안하여 주세요.



작업 과정 및 윈도우11에서 캠코더 인식 실패



MSI의 B450M Mortar 박격포 보드에 네이버 마켓이나 알리익스프레스에서 살 수 있는 1만원 내외의 IEEE1394 카드를 꼽았습니다만, 인식이 안되거나 부팅이 안되는 문제가 있습니다.



일단, 기존에 GTX-1070Ti카드를 사용 중인데 3개의 PCI-e 슬롯을 차지해서 IEEE1394를 꼽기가 불가능하여, 1만원 이하의 삼성 그래픽 카드를 구입해서 달고, PCI_E2 위치에 1394카드를 꼽았습니다.



그러나 BIOS 설정을 여러 가지로 바꾸어도 계속 부팅이 안되거나 인식이 안되어서 아래와 같이 진행했습니다.



어디에선가 본 내용을 바탕으로 바이오스 설정에서 PCI_E1 Gen Switch는 Gen3로 바꾸었습니다. PCI_E1은 그래픽카드 위치라서 이 값을 바꾸는게 의미가 있나 싶긴 합니다만...  그리고, PCIe 10-bit tag support의 설정을 바꿔 보라고 하는데, 제가 가진 MSI 보드에서는 Advanced에 그 설정이 없습니다(10-bit tag 관련 글 - https://coolenjoy.net/bbs/37/214196).



그리고, 이유를 모르지만 BIOS를 2023년판으로 업데이트 하기 전에는 여러 세팅을 바꾸어 보아도 부팅이 안되거나 장치관리자에서 IEEE1394 인식이 안되었습니다.



PCI_E2 위치에 IEEE1394 카드를 꼽았는데, 바이오스에서 PCIe x1 Slot Switch를 PCI_E2로 바꾸어야 인식이 됩니다.

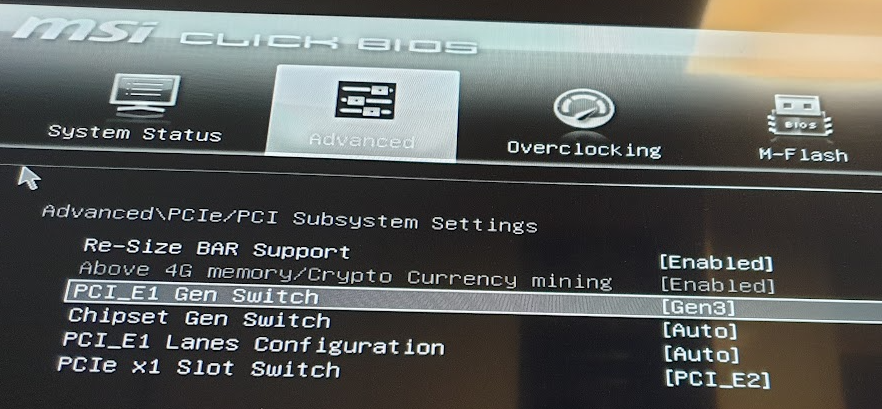

PCI_E1 Gen Switch를 Gen3로 바꾸고, PCIe x1 Slot Switch는 PCI_E2(꼽은 슬롯)로 변경



위와 같이 바꾸니까 겨우 부팅이 되고, 윈도우11 장치관리자에도 VIA로 시작하는 IEEE1394 드라이버가 정상 설치되었습니다.



그러나, miniDV를 연결했는데 이미지 장치로의 인식은 실패했습니다. 아래 글을 보면 IEEE1394드라이버를 legacy로 바꾸면 된다고 하는데, 윈도우11은 해당 사항이 없습니다. 실제로 바꿔도 되긴 하는데 바로 블루스크린이 나타나고 리셋됩니다.



IEEE1394 인식 관련 글



아래 글은 상당히 관련 문제를 잘 정리한 것 같아서 공유합니다.



https://www.studio1productions.com/Articles/Firewire-1.htm

Fixing FireWire (IEEE 1394) Problems in Windows 10 and 11. Legacy Firewire Driver, Microsoft Firewire OHCI Legacy Drive, Firewir



그리고 miniDV의 인식과 무관하게 10여분 가량 컴퓨터를 사용하다 보면 블루스크린이 나오며 컴퓨터가 리부팅합니다. 아까 언급했던, PCIe 10-bit tag support 관련 설정 때문일 지도 모르겠습니다.



윈도우10으로 컴퓨터 OS를 재설치하여 해결



윈도우10을 설치한 후 윈도우11에서와 같이 설정하면 부팅이 안되어서 아래와 같이 바꿔 보았습니다.



• 일단 CPU로부터 볼 때 3번째 슬롯인 PCI_E3으로 IEEE1394 카드를 옮겼습니다(첫번째에 그래픽 카드 NVIDIA G210 장착).
• BIOS 설정에서 PCI_E1 Gen Switch는 Gen1로 바꿨습니다. PCIe x1 Slot Switch는 PCI_E3로 변경했습니다.
  • 그 다음에 부팅 시 또 안되어서 이 값을 Auto로 했다가 Gen2로 하여 겨우 부팅했습니다. 일관성이 없는 부분이 있네요.
  • 혹시나 위 상태에서도 다음에 또 부팅이 안되면 PCIe x1 Slot Switch를 PCI_E2와 PCI_E3로 번갈아 가면서 해 볼 수 있습니다. -> IEEE1394 카드를 쓰는 입장에서는 아무런 차이가 없는 설정인 셈입니다.

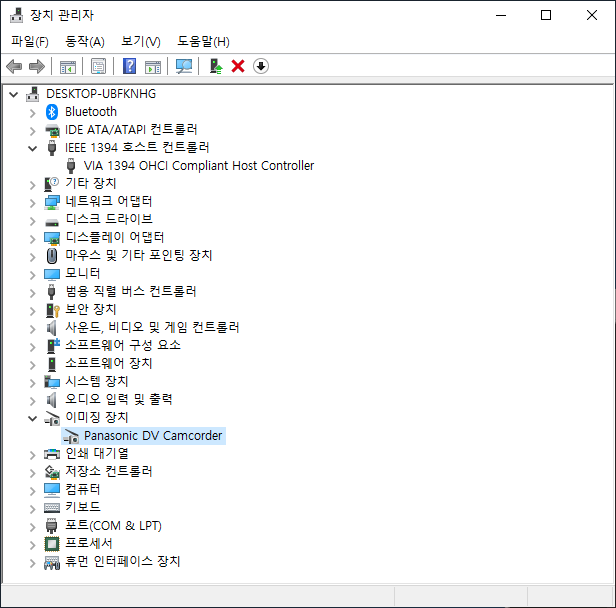

자동으로 IEEE1394 드라이버가 인식되고 장치 관리자에도 나타납니다. 이제 IEEE1394케이블을 연결하고 miniDV를 VCR 모드로 하여 켜면 아래와 같이 장치 관리자에 이미징 장치로 바로 인식됩니다.



파나소닉 DV 캠코더로 인식된 모습

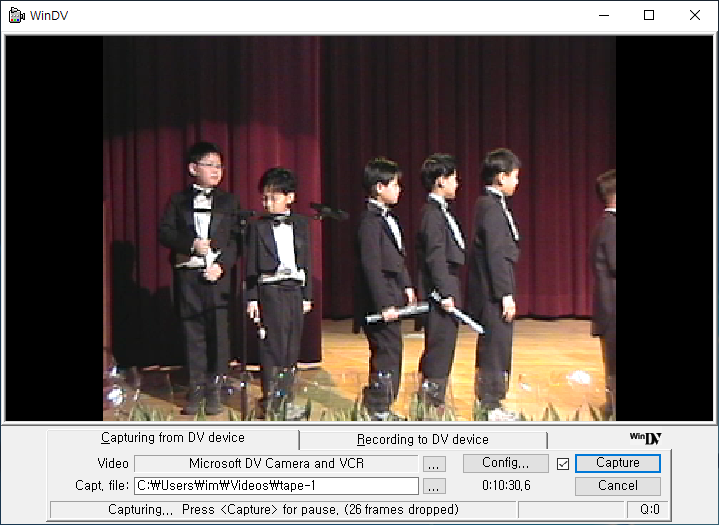

이제 WinDV 프로그램을 실행하고, Capture 버튼을 누르면 DV에 있는 영상이 Play되면서 녹화가 시작됩니다. DV의 배터리가 오래 갈 수 있도록 뷰파인더는 살짝 닫아 주는 것이 좋겠습니다.



캡쳐 버튼을 누르면 DV의 비디오가 Play되면서 AVI로 디지털 녹화가 됩니다.
